蜜桃视频一区二区在线观看,韩国午夜理论在线观看,最新中文字幕av无码不卡,国产又色又爽又刺激在线观看

洛氏硬度試驗法及其應(yīng)用
發(fā)布時間：2018-09-05 來源： 作者：

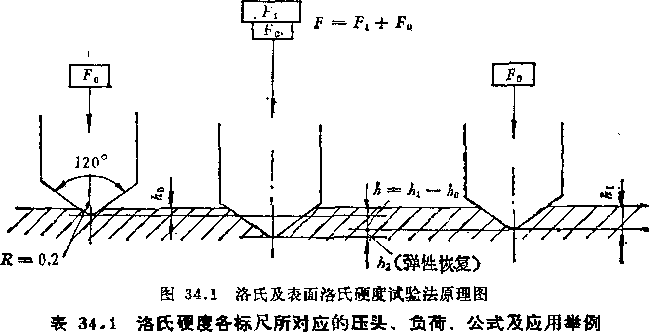

洛氏硬度計試驗法是在1919年由美國人S. R Rockwell發(fā)明.這種試驗法是用金剛石圓錐體（錐角 為120°，頂端球面半徑為0.2毫米）或一定直徑的鋼球作壓頭，在預(yù)負荷<10公斤力）和總負荷 ^先后作用下壓人試樣，以在總負荷作用后，卸除主負荷巧而保留預(yù)負荷時的壓人深度與在預(yù)負 荷怍用下的壓人深度^之差&來表示洛氏硬度見闔34.1).深度差大則硬度值低，反之則硬度計值 髙.毎壓人2微米為一個洛氏硬度單位.
洛氏硬度規(guī)定以符號HR表示，并注以所用標(biāo)尺A、E、C等字樣，如HKA、HRB、HRC等，
洛氏硬度值符號舉例：HRC 50叩用C標(biāo)尺測定的洛氏硬度值為50.
洛氏硬度各標(biāo)尺所對應(yīng)的壓頭、負荷、硬寵計算公式及應(yīng)用舉例，見表34.1,




尺壓 頭預(yù)負荷 C公斤力>總負荷 (公斤力）硬度值計算公式應(yīng) 用舉例
A金剛石
閼錐角 12Gfl
頂端味而半徑0.2奄米		1060h
HB-100-y		硬質(zhì)合金、後硪鋼
D100薄鋼、表面淬火鋼
C150泮火銪、調(diào)質(zhì)鋼、硬鑄鐵
F鋼球直徑l.s&a奄米 n/is英寸）10GJ)h
HR = 130-y		退火銅合金、薄軟鋼
S100軟鋼、鋁合金、锏合金、可鋃鑄鐵
G伽珠光體鐵、銅、鎳、鋅、鋃合含
H鋼球立徑3.175奄米 U/8英寸）1060h
HR=130_y		退火銅合金
E
K ,		100鋁、鎂鋁合金、軟銪、鑄鐵
ISO鋁、鋅、鉛、青銅、釹吉銅
P
>1		鋼味直徑奄米 (i/4英寸）1060h
HR = 130-y		根軟金屬，如鋁、鋅、鉛，錫苫 塑料、硬紙扳等
100
L150
R
V		鋼球直徑12.7毫米
<1/2英寸）		1060HR = 130-yn 上
100
ISO

洛氏硬度試驗法的標(biāo)尺雖然很多，但國際上廣泛應(yīng)用的只有A、B和C三種標(biāo)尺，
根據(jù)M際GB ￡30-63'命屬洛氏硬度試驗法H中規(guī)定,A、B、C三種標(biāo)尺的測最范圍見表34,2,
表34.2洛氏硬度標(biāo)尺的測置范圍
符號測 里范圍
n 尺硯度值
EHRB25 ?100
CHRC20 ?S7
AHRA70?昉





—般式祥試驗面必須精細制備使其平坦，不得帶有油脂、氣化皮、裂縫、顯著加工痕跡、凹坑以及其 他外來污物t柷械加工試樣表面時，應(yīng)避免其過熱或冷作硬化而改變金屬的硬度值，
試樣支承面及?度計工作臺臺面應(yīng)請堉面無外來污物附宕，支承面上不應(yīng)有毛刺.試樣應(yīng)穩(wěn)定地 安置在工作臺上，在試驗過程中不發(fā)生位移.在試樣和工作臺之間不允許放置任何襯墊，不允許使扭 頭與工作臺面相觸磁，在試樣支承而和工作臺面上均不得有壓頭壓痕痕跡。
